Forme d'attacco serie M

FORMA D'ATTACCO TIPO "A"

Sull’asse del rullo viene effettuata una lavorazione di fresatura per ricavare la chiave di inserimento sui vari supporti.

pdf download 32w

FORMA D'ATTACCO TIPO "B"

Sull’asse del rullo viene effettuata una lavorazione di foratura e filettatura interna per il fissaggio alla struttura.

pdf download 32w

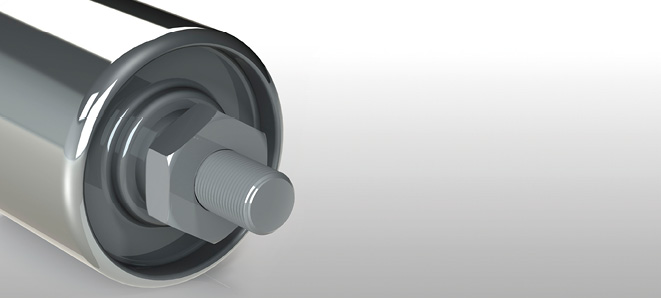

FORMA D'ATTACCO TIPO "C"

Sull’asse del rullo viene effettuata una lavorazione di tornitura e filettatura esterna per il fissaggio alla struttura.

pdf download 32w

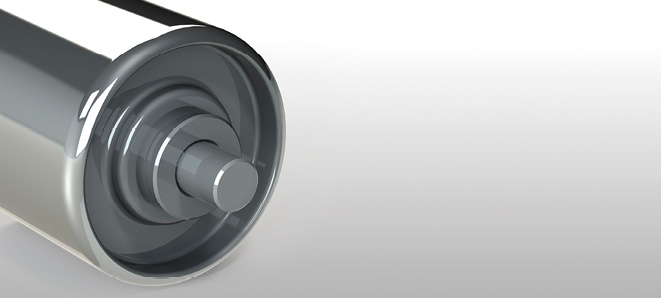

FORMA D'ATTACCO TIPO "D"

Sull’asse del rullo viene lasciata una sporgenza in modo da permettere il fissaggio alla struttura.

pdf download 32w

FORMA D'ATTACCO TIPO "E"

Asse retrattile per consentire il fissaggio alla struttura.

pdf download 32w
